Datos técnicos orientativos de motores asíncronos trifásicos de jaula de ardilla de 6 polos (1000 rpm de velocidad síncrona a 50 Hz), desde 0,18 kW hasta 315 kW: velocidad, rendimiento, factor de potencia, intensidad, pares, corriente de arranque, momento de inercia y peso.
¿A cuántas rpm gira un motor de 6 polos? Su velocidad de sincronismo es 1000 rpm a 50 Hz y 1200 rpm a 60 Hz (n = 120 · f / polos). Con carga gira algo más despacio por el deslizamiento: según la tabla, entre 860 y 990 rpm a 50 Hz, unas 960 rpm en los de potencia media, y unas 1150 rpm a 60 Hz.

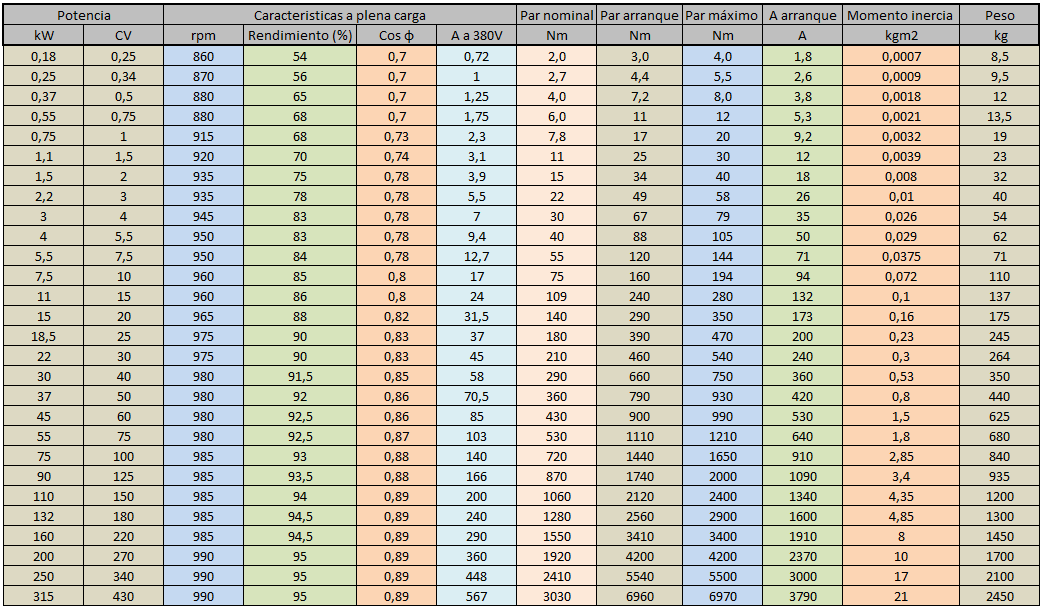

| Potencia | Características a plena carga | Par nominal | Par arranque | Par máximo | I arranque | Momento inercia | Peso | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | CV | rpm | Rendimiento (%) | cos φ | A a 380 V | Nm | Nm | Nm | A | kg·m² | kg |
| 0,18 | 0,25 | 860 | 54 | 0,7 | 0,72 | 2,0 | 3 | 4 | 1,8 | 0,0007 | 8,5 |
| 0,25 | 0,34 | 870 | 56 | 0,7 | 1 | 2,7 | 4 | 6 | 2,6 | 0,0009 | 9,5 |
| 0,37 | 0,5 | 880 | 65 | 0,7 | 1,25 | 4,0 | 6 | 8 | 3,8 | 0,0018 | 12 |
| 0,55 | 0,75 | 880 | 68 | 0,7 | 1,75 | 6,0 | 9 | 12 | 5,3 | 0,0021 | 13,5 |
| 0,75 | 1 | 915 | 68 | 0,73 | 2,3 | 7,8 | 13 | 16 | 9,2 | 0,0032 | 19 |
| 1,1 | 1,5 | 920 | 70 | 0,74 | 3,1 | 11 | 19 | 24 | 12 | 0,0039 | 23 |
| 1,5 | 2 | 935 | 75 | 0,78 | 3,9 | 15 | 26 | 33 | 18 | 0,008 | 32 |
| 2,2 | 3 | 935 | 78 | 0,78 | 5,5 | 22 | 38 | 48 | 26 | 0,01 | 40 |
| 3 | 4 | 945 | 83 | 0,78 | 7 | 30 | 53 | 66 | 35 | 0,026 | 54 |
| 4 | 5,5 | 950 | 83 | 0,78 | 9,4 | 40 | 71 | 88 | 50 | 0,029 | 62 |
| 5,5 | 7,5 | 950 | 84 | 0,78 | 12,7 | 55 | 99 | 123 | 71 | 0,0375 | 71 |
| 7,5 | 10 | 960 | 85 | 0,8 | 17 | 75 | 136 | 167 | 94 | 0,072 | 110 |
| 11 | 15 | 960 | 86 | 0,8 | 24 | 109 | 203 | 248 | 132 | 0,1 | 137 |
| 15 | 20 | 965 | 88 | 0,82 | 31,5 | 140 | 263 | 320 | 173 | 0,16 | 175 |
| 18,5 | 25 | 975 | 90 | 0,83 | 37 | 180 | 344 | 416 | 200 | 0,23 | 245 |
| 22 | 30 | 975 | 90 | 0,83 | 45 | 210 | 407 | 490 | 240 | 0,3 | 264 |
| 30 | 40 | 980 | 91,5 | 0,85 | 58 | 290 | 571 | 683 | 360 | 0,53 | 350 |
| 37 | 50 | 980 | 92 | 0,86 | 70,5 | 360 | 719 | 856 | 420 | 0,8 | 440 |
| 45 | 60 | 980 | 92,5 | 0,86 | 85 | 430 | 871 | 1032 | 530 | 1,5 | 625 |
| 55 | 75 | 980 | 92,5 | 0,87 | 103 | 530 | 1090 | 1284 | 640 | 1,8 | 680 |
| 75 | 100 | 985 | 93 | 0,88 | 140 | 720 | 1501 | 1760 | 910 | 2,85 | 840 |
| 90 | 125 | 985 | 93,5 | 0,88 | 166 | 870 | 1839 | 2146 | 1090 | 3,4 | 935 |
| 110 | 150 | 985 | 94 | 0,89 | 200 | 1060 | 2272 | 2638 | 1340 | 4,35 | 1200 |
| 132 | 180 | 985 | 94,5 | 0,89 | 240 | 1280 | 2781 | 3213 | 1600 | 4,85 | 1300 |
| 160 | 220 | 985 | 94,5 | 0,89 | 290 | 1550 | 3413 | 3926 | 1910 | 8 | 1450 |
| 200 | 270 | 990 | 95 | 0,89 | 360 | 1920 | 4284 | 4906 | 2370 | 10 | 1700 |
| 250 | 340 | 990 | 95 | 0,89 | 448 | 2410 | 5448 | 6211 | 3000 | 17 | 2100 |
| 315 | 430 | 990 | 95 | 0,89 | 567 | 3030 | 6938 | 7876 | 3790 | 21 | 2450 |
Desliza la tabla horizontalmente en el móvil para ver todas las columnas.
| Columna | Significado |
|---|---|
| kW / CV | Potencia mecánica útil en el eje. 1 CV = 0,736 kW. |
| rpm | Velocidad real a plena carga. Es algo menor que la síncrona (1000 rpm a 50 Hz) por el deslizamiento. |
| Rendimiento | Relación entre la potencia mecánica entregada y la potencia eléctrica absorbida. |
| cos φ | Factor de potencia a plena carga. Indica cuánta energía reactiva consume el motor. |
| A a 380 V | Intensidad nominal por fase con alimentación trifásica a 380 V. |
| Par nominal | Par en el eje a plena carga y velocidad nominal. |
| Par de arranque | Par que entrega el motor parado al conectarlo a la red. Debe superar el par resistente de la carga. |
| Par máximo | Par más alto que el motor puede dar antes de calarse. |
| I arranque | Pico de corriente en el arranque directo, normalmente entre 5 y 8 veces la nominal. |
| Momento de inercia | Inercia del rotor. Se usa para calcular el tiempo de arranque y frenado. |
| Peso | Masa aproximada del motor con carcasa estándar. |
Par nominal a partir de la potencia y la velocidad:
Intensidad nominal en un motor trifásico:
Intensidad a otra tensión (por ejemplo, 400 V en lugar de 380 V):
Deslizamiento:
Un motor de 7,5 kW y 960 rpm tiene un par nominal de 9550 · 7,5 / 960 ≈ 75 Nm, el valor de la tabla. Es unas tres veces el par de un motor de 2 polos de la misma potencia, porque gira a un tercio de su velocidad. A 380 V consume unos 17 A; a 400 V serían unos 16,2 A. En arranque directo pedirá alrededor de 94 A, unas 5,5 veces la nominal, algo a tener en cuenta al elegir la protección y el tipo de arranque.
Los motores de 6 polos giran a unas 950–990 rpm. Se eligen cuando la máquina necesita poca velocidad y mucho par: molinos, trituradoras, cintas transportadoras pesadas, ventiladores grandes de baja velocidad, mezcladoras o grúas. Permiten usar reductores más pequeños o prescindir de ellos. A cambio, para la misma potencia son más grandes, pesados y caros que uno de 4 polos y suelen tener un cos φ algo más bajo.
Valores orientativos y típicos de motores de uso general. Cada fabricante y serie (IE1, IE2, IE3…) tiene sus propios datos: consulta siempre la placa de características y el catálogo del fabricante.
